제 품 사 양

  무게

 앞

 뒤

 116g ( 15mm 액슬 )

 223g ( 12mm 액슬 )

 339g

 123g ( 12mm 액슬 )

 223g ( 12mm 액슬 )

 346g

 136g ( 5mm 큐알 스큐어 )

 220g ( 5mm 큐알 스큐어 )

 356g

  브레이크  6볼트 디스크  6볼트 디스크
  스포크홀  28H  28H
  레이싱  3 크로싱  3 크로싱

  특징

 - 36T 4파울 시스템  → 뛰어난 내구성과 힘 전달
 - 앞 : 5x100mm, 12x100mm, 15x100mm , 뒤 : 5x135mm, 12x142mm
 - 초경량 초정밀 가공으로 우수한 구름성

 - 허브쉘 및 액슬 소재 : 단조 AL 7075
 가벼우면서도 튼튼함 , XC와 트레일 및 AM 최적의 효율성 제공
 - 가공방법 : 5축 CNC 가공 , 듀얼 칼라 아노다이징
 - 세계 5대 초경량 허브 중의 하나



프리허브 바디



시마노용

스램용


 ※ 긴 파울이 지렛대처럼 작용하여 프리허브 바디의 회전이 아주 부드러우며,
    네 개의 파울이 동시에 작동하기에 힘 전달이 매우 안정적 입니다.

 베어링

 JS17287 DD : 2개  JS17287 DD : 2개 , 6803 LB : 2개




  소비자가 : \400,000 / 세트

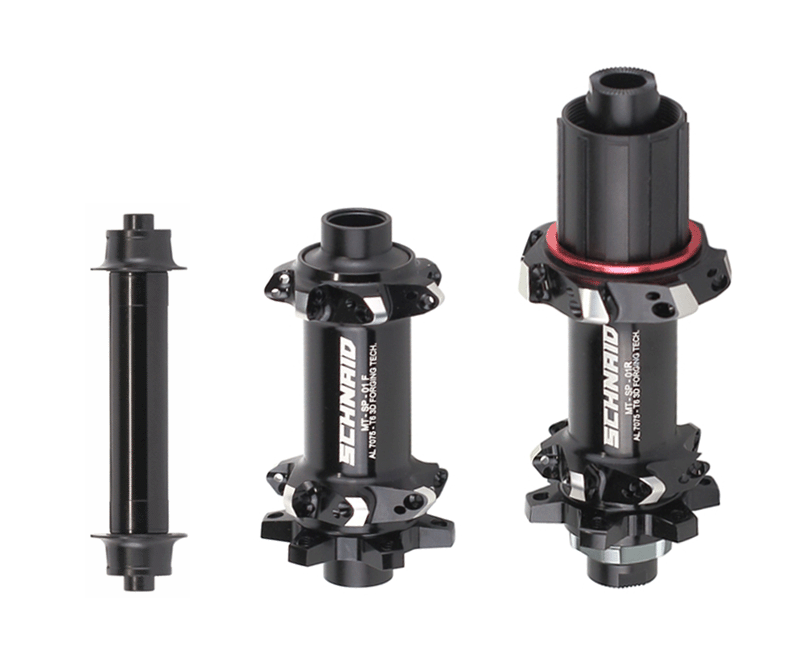

Product Specifications

  Weight

 Front

 Rear

 Total

 116g ( 15mm Axle )

 223g ( 12mm Axle )

 339g

 123g ( 12mm Axle )

 223g ( 12mm Axle )

 346g

 136g ( 5mm Q.R. Skewer )

 220g ( 5mm Q.R. Skewer )

 356g

  Brake  6-bolt disc  6-bolt disc
  Spoke Hole  28H  28H
  Racing  3 crossing  3 crossing

  Features

 - 36T 4 pawl system
 - Conversion kits available : Front 5x100mm, 12x100mm, 15x100mm, Rear : 5x135mm, 12x142mm
 - Excellent rolling
 - Hub-shell and axle material: AL 7075
 - Techniques used : 5 axial CNC machinning, dual-color anodizing
 - One of best lightweight hubs in the world



Free-hub bodies

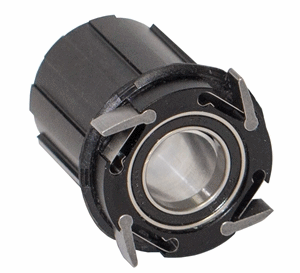

For Shimano

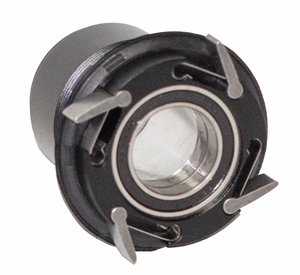

For Sram


  Bearings

 JS17287 DD : 2pcs  JS17287 DD : 2pcs , 6803 LB : 2pcs

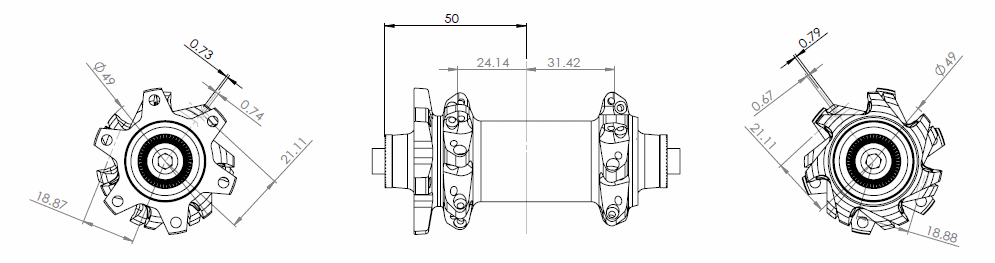

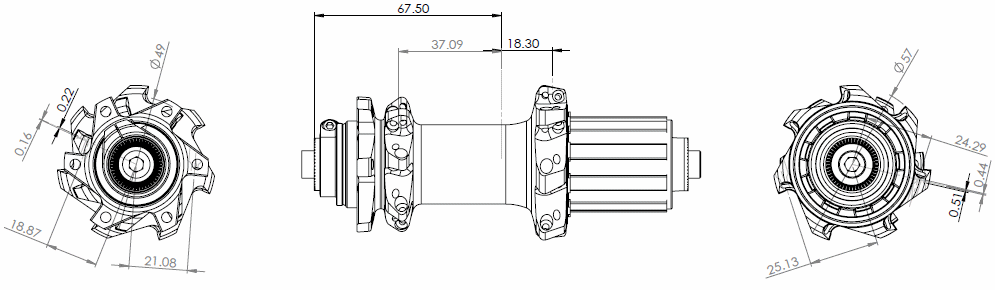

Getting Spoke Lengths

Front

Rear

 P.C.D. Left ( NDS )  P.C.D. Right ( DS )

 P.C.D. Left ( NDS )

 P.C.D. Right ( DS )
 37.74mm  42.22mm  37.74mm  42.16mm
 F.D. Left  F.D. Right  F.D. Left  F.D. Right
 24.14mm  34.42mm  37.09mm  18.3mm
 Nominal Offset Value - Left  Nominal Offset Value - Right  Nominal Offset Value - Left  Nominal Offset Value - Right
 1mm  1mm  1mm  1mm


- Offset values are not exact values because spoke hole offsets are not symmetrical.
   Four 1mm in the above table are nominal values acquired on the DT Swiss' Spoke Calculator to synclonize with
   spoke lengths decided after the actual wheel building.
 - Pillar Taper Grip nipples are used which require 1.5~2.0mm long spoke lengths.
 - The following spoke lengths are acqired after the actual wheel building.
   This is for your reference only and we are not responsible for your mis-calculation of spoke lengths.



 ERD : 566.3mm ,  Nipples used : Pillar TG ( Taper Grip )

Front Left

Front Right

Rear Left

Rear Right:

286mm

287mm

287mm

285mm




   We would like to recommend you to do a test wheel building with cheap spokes first.
   For more technical assistance, please contact us at postmaster@bikewheel.co.kr.


   OEM / ODM  production is possible depends on ordered quantity.

   Origin: Taiwan
